Dodatki za razdelilnike: ventili, omarice, cevi

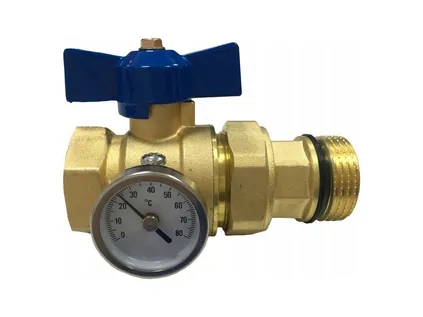

Krogelni ventili H.P.W. so iz medenine, imajo priključek 1" s holandcem in se na konec razdelilnika privijejo s polovičnim holandcem 1". Po namestitvi na prosto stran ventila priključite cev od vira toplote. Krogelni ventil se odpre in zapre z eno četrtino obrata – v primerjavi na primer z igličnimi ventili je upravljanje hitrejše in bolj intuitivno.

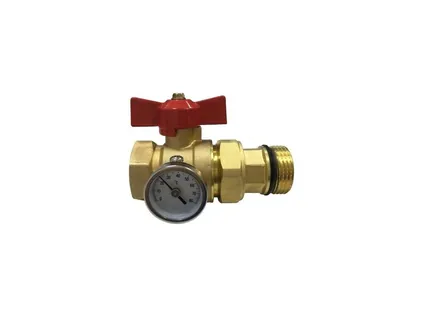

• Ravni ventil – ROZDZ.ZAW.CZ in ROZDZ.ZAW.N. Priključek se nadaljuje v osi razdelilnika. Primeren je, ko cev od vira prihaja s strani, na primer iz sosednjega prostora skozi steno.

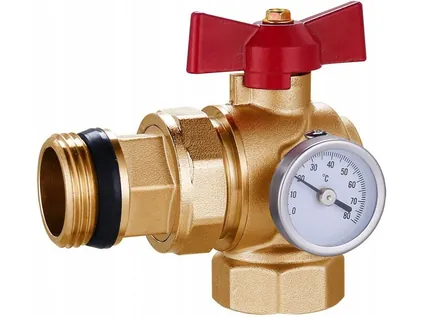

• Kotni ventil – ROZDZ.ZAW.K.CZ in ROZDZ.ZAW.K.N. Priključek zasuka za 90°. Primeren je, ko cev prihaja od spodaj iz tal ali od zgoraj in v omarici ne bi bilo prostora za lok.

Vgrajen termometer in barvno označevanje

Vsak ventil ima vgrajen termometer z območjem 0–80 °C, zato temperaturo vode na dvižnem in povratnem vodu vidite neposredno pri razdelilniku, brez dodatnih merilnih naprav. Razlika obeh temperatur vam pove, kako sistem oddaja toploto. Rdeči metuljček označuje dvižni vod, modri povratni vod – pri upravljanju je takoj jasno, katera stran je odprta ali zaprta.

Vedno v paru

Priporočamo, da hkrati vgradite oba ventila – na dvižni in povratni vod –, da lahko celoten razdelilnik po potrebi preprosto zaprete. K rdečemu ventilu zato naročite tudi ustrezni modri ventil istega tipa. V spletni trgovini je na voljo tudi komplet T-KIT z obema barvama v enem pakiranju. Ne pozabite, da krogelni ventili podaljšajo sklop razdelilnika za 85 do 90 mm – to upoštevajte pri izbiri omarice.

Regulacijski komplet HPW Set2 za radiatorje

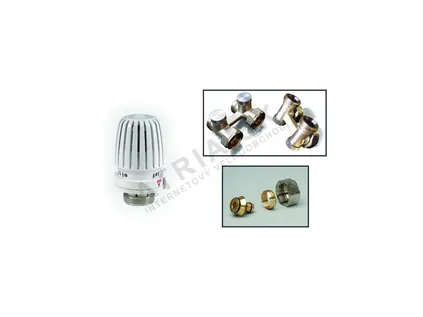

Če razdelilnik H.P.W. napaja radiatorje s spodnjim priključkom, je primeren cenovno ugoden regulacijski komplet HPW Set2. Vsebuje termostatsko tekočinsko glavo HPW tip HE Classic (naročniška koda 330001), zaporno armaturo VK za spodnji priključek radiatorja EK × 1/2" v ravni (330004) ali kotni (330005) izvedbi in dva kompresijska priključka za cev – 16 × 2 mm večplastna, 16 × 2 mm polibutilenska (RCS16) ali 15 × 2 mm polibutilenska (RCS 15). Izvedbo armature in priključkov izberete ob dodajanju v košarico.

Omarica ščiti razdelilnik, skrije snop cevi, hkrati pa vsi ventili in pretokomeri ostanejo dostopni. Omarice za razdelilnike se vgradijo v steno (podometne) ali pritrdijo na steno (nadometne). Vsi tipi v ponudbi so v izvedbi iz belega emajla s ponikljano ključavnico, pri vsakem tipu pa je mogoče nastaviti globino in višino glede na tla.

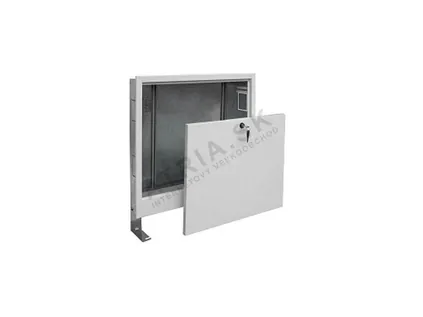

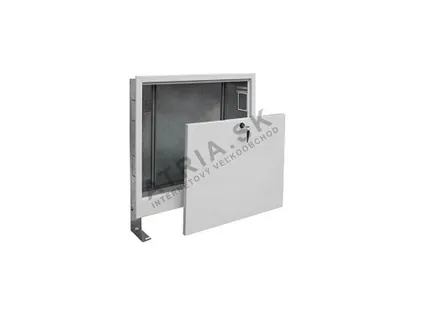

• Podometna omarica (1300HPX – 1350HPX) se vgradi v steno, njen okvir pa ostane v ravnini z ometom. Primerna je za novogradnje in povsod, kjer je stena dovolj debela. Višina je nastavljiva približno 575–665 mm, globina 110–175 mm, pri tipih 1310HPX in 1325HPX pa 120–186 mm.

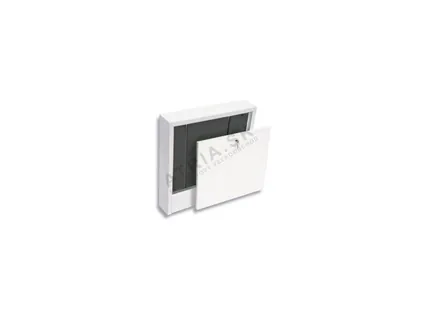

• Nadometna omarica (1210HPX – 1250HPX) se montira na površino stene. Primerna je predvsem pri naknadni inštalaciji, ko ne želite posegati v zidovje, ali pri tanki predelni steni. Mere: višina 580 mm, globina 120 mm.

Vsak razdelilnik potrebuje glede na svojo dolžino drugo velikost omarice. Odločilna je dolžina razdelilnika H.P.W. skupaj s krogelnimi ventili in rezerva za priključitev dvižnega in povratnega voda ter delo s ključem – priporočene kombinacije najdete v tabeli pod izdelki.

1. Izmerite celoten sklop – dolžina razdelilnika H.P.W. brez krogelnih ventilov je 145 mm pri 2 krogih, vsak dodatni krog pa doda 50 mm. Krogelni ventili dodajo še 85 do 90 mm. Razdelilnik z 10 krogi in krogelnimi ventili je torej dolg 635 mm.
2. Prištejte prostor za priključitev – dvižni in povratni vod od vira toplote je treba pripeljati v omarico in priključiti. Pri ravnih krogelnih ventilih potrebujete prostor za lok cevi ob razdelilniku, kotni ventili pa zasukajo priključek navzdol ali navzgor in prihranijo širino.
3. Mislite na črpalčno skupino – če bo v omarici tudi mešanje s črpalko, potrebujete bistveno širšo omarico. Okvirne vrednosti navaja stolpec „s črpalko“ v tabeli proizvajalca.
4. Preverite globino – termostatske glave in elektrotermični pogoni na povratnem vodu ter krogelni ventili segajo pred razdelilnik. Globina omarice mora zadostovati, da se vratca dajo zapreti.
5. Višina nad tlemi – spodnji rob omarice nastavite glede na višino končnih tal. Cev mora iz razdelilnika v tekočem loku vstopiti v tla, pod spodnjo letvijo pa je potreben prostor za priključke in ključ.
6. Če ste v dvomih, izberite večjo – razlika v ceni je majhna v primerjavi z delom, ki bi ga zahtevala zamenjava omarice, vzidane v steno.

Pri izbiri omarice za konkreten komplet vam z veseljem pomagamo na tehnični liniji +421 917 133 664 (ponedeljek – petek, 7:30 – 15:30 SEČ).

PEX-AL-PEX 16 × 2 je petplastna večplastna (plastično-aluminijasta) cev. Notranjo in zunanjo plast tvori zamreženi polietilen (PEX), med njima pa je aluminijasta folija debeline 0,2 mm. Ta kombinacija združuje prednosti kovinskih in plastičnih cevi:

• Kisikova zapora – aluminijasta plast preprečuje prodiranje kisika v ogrevalno vodo. Kisik bi sicer povzročal korozijo kovinskih delov sistema – kotla, radiatorjev in črpalke.
• Obstojnost oblike – cev po upogibanju ohrani obliko in se ne vrača nazaj kot čisti PEX. Zlahka jo speljete okoli ovir brez dodatnih fitingov.
• Majhen linearni raztezek – koeficient le 0,026 mm/m·K omejuje premikanje cevi pri spremembah temperature.
• Gladka notranja površina – hrapavost 0,007 mm pomeni majhno tlačno izgubo pri pretoku in odpornost proti nalaganju vodnega kamna.
• Nizka toplotna prevodnost stene (0,45 W/m·K) omejuje toplotne izgube skozi steno cevi pri razvodu ogrevalne vode.

Cev je mogoče spajati z medeninastimi vijačnimi ali stiskalnimi spojkami. Na razdelilnik H.P.W. se priključi s kompresijskim priključkom EK. Priključek ALPEX 16 × 2 ALU-EK (500684) je iz medenine CW617N z O-tesnilom iz EPDM, za PN 10 in temperaturo do +120 °C, zateguje pa se z momentom 25–35 Nm. Priključek RCS16 s priključkom 3/4" evrokonus je namenjen večplastni cevi PEX-AL-PEX in polibutilenski (PB) cevi s premerom 16 mm ter se zateguje z momentom 30–40 Nm; poleg razdelilnikov je primeren tudi za povratne priključke, armature VK, termostatske ventile in regulacijske priključke s priključkom EK. Gumijastih delov obeh priključkov ne smete mazati z mineralnimi olji – le z mazivom na osnovi silikona.

Pritrditev cevi

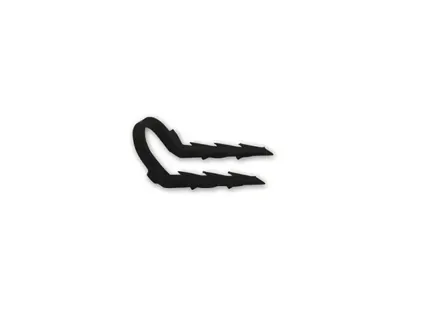

Pritrdilna sponka HPW01 (75 mm, lomljena, iz plastike ABS) je namenjena pritrditvi cevi talnega ogrevanja v podložno toplotnoizolacijsko ploščo PPB. Prodaja se po 50 kosov.

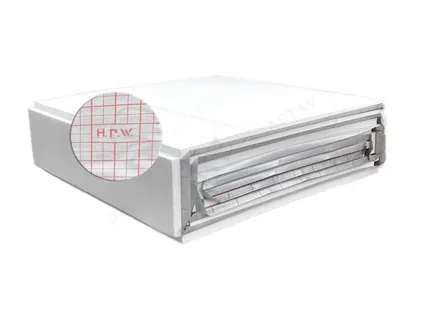

Sistemska plošča UHP302FP je talni polistiren debeline 30 mm in tlačne trdnosti 100 kPa, prekrit z laminirano polipropilensko tkanino z rastrom 10 × 10 cm. Raster olajša polaganje v natančnem razmiku. Folija ima na daljši strani 2 cm preklopa, da je mogoče stike pri polaganju prelepiti s trakom. Cev se na ploščo pritrdi s sponkami z orodjem TACKER (sponke tipa HS ali HS T, največ do dolžine 50 mm). Plošča se prodaja po celih pakiranjih po 10 m².

Če potrebujete drugačen tip sistemske plošče ali rešitev talnega ogrevanja z nizko sestavo tal, na primer pri prenovi, se obrnite na nas – z veseljem vam svetujemo.

Funkcionalno opravljata oba tipa razdelilnikov isto nalogo: razdelita vodo v kroge, omogočata nastavitev pretoka vsakega kroga in njegovo zapiranje s termostatskim ventilom na povratnem vodu. Razlika je v materialu, v izvedbi ventilov in v možnostih prilagoditev.

• Medeninasti razdelilnik H.P.W. izberite, če želite izdelek iz slovaške proizvodnje s kompaktno širino, hitro montažo na aluminijasti nosilec in možnostjo, da si opremo sestavite sami – ročno ali avtomatsko odzračevanje, krogelni ventili, priključki. Za partnerje in proizvajalce sistemov je na voljo tudi izvedba OEM.

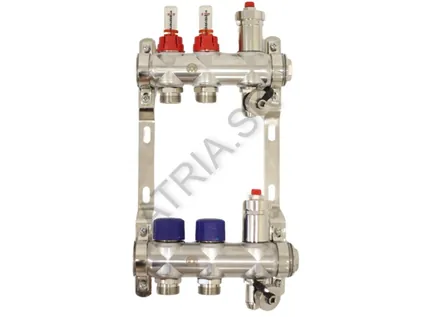

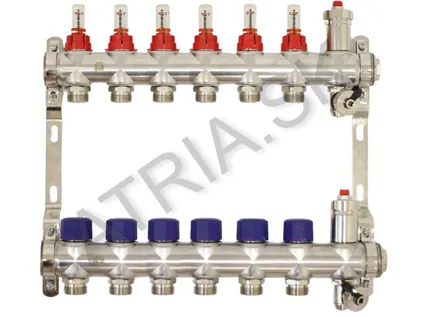

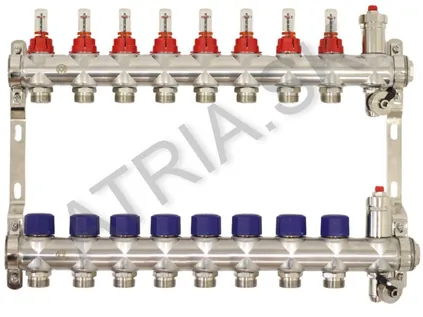

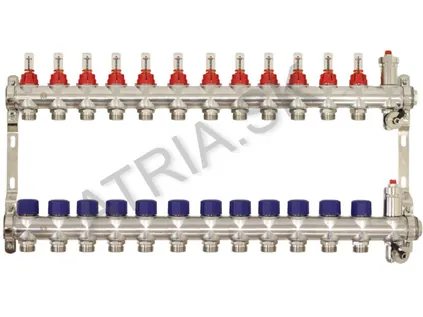

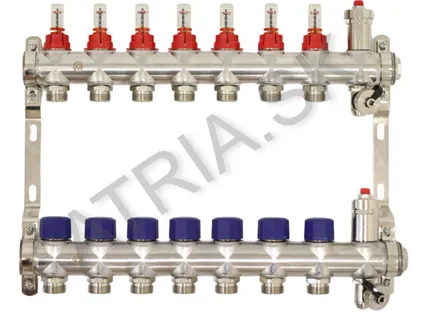

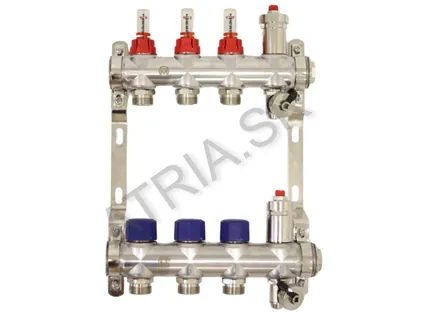

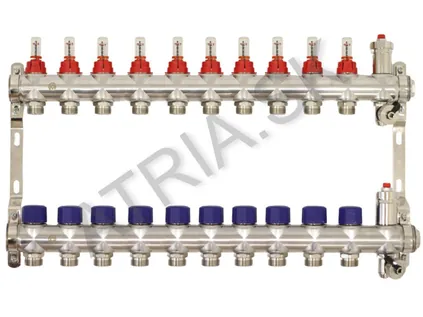

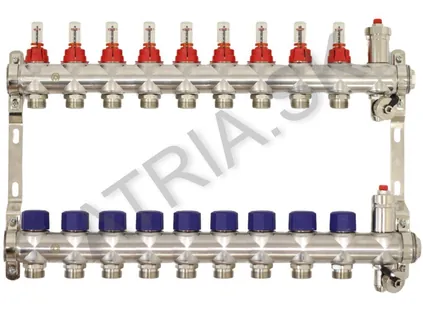

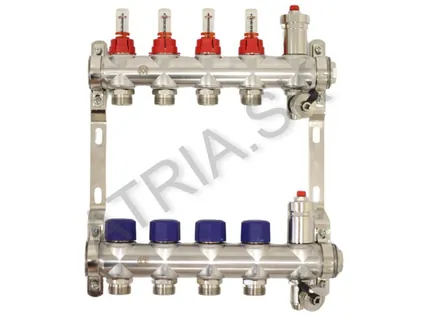

• Nerjavni razdelilnik HR1103 izberite, če projekt ali investitor zahteva izvedbo iz nerjavnega jekla ali če želite uporabiti glave in elektrotermične pogone s priključkom M30 × 1,5.

Za oba tipa uporabite enako cev PEX-AL-PEX 16 × 2 in kompresijske priključke EK. Če niste prepričani, kateri razdelilnik je primernejši za vašo inštalacijo, nas pokličite – svetovali vam bomo glede na konkreten projekt. Nazaj na pregled razdelilnikov H.P.W. ali na navodila Montaža in nastavitev.

• Omarica brez rezerve – krogelni ventili podaljšajo razdelilnik za 85–90 mm, za priključitev dvižnega in povratnega voda pa je treba še vsaj 100 mm. Izbirajte po tabeli Katera omarica za razdelilnik, ne po dolžini samega razdelilnika.
• Premalo globine – termostatske glave, elektrotermični pogoni in krogelni ventili štrlijo pred razdelilnik. Če je omarica plitva, se vratca ne zaprejo.
• En krogelni ventil – ventili sodijo vedno v paru, rdeč na dvižni in moder na povratni vod, sicer razdelilnika ni mogoče v celoti odklopiti.
• Napačen priključek – priključek 16 × 2 sodi samo na cev 16 × 2 mm. Računajte dva priključka na vsak krog.
• Mineralno olje na O-tesnilu – gumijaste dele iz EPDM smete mazati samo z mazivom na osnovi silikona.
• Sponke in plošča hkrati – pritrdilne sponke HPW01 in sistemska plošča z rastrom sta dva alternativna načina pritrditve, obojega ne potrebujete. Sistemska plošča se prodaja samo v celih pakiranjih po 10 m².
• Cev brez kisikove zapore – v talno ogrevanje sodi cev z zaporo, na primer PEX-AL-PEX 16 × 2 z aluminijasto plastjo 0,2 mm.

Razdelilnik s potrebnim številom krogov izberete v pregledu razdelilnikov H.P.W.®.
