Montaža in nastavitev razdelilnika H.P.W.® po korakih

Razdelilnik H.P.W. ima priključek dvižnega in povratnega voda 1". Zgornja letev s pretokomeri je dvižni vod (topla voda iz vira), spodnja letev s termostatskimi ventili je povratni vod. Med razdelilnik in cevi od vira priporočamo vedno vgraditi par krogelnih ventilov – z eno četrtino obrata omogočita zapreti celoten razdelilnik, na primer pri menjavi pogona ali popravilu, ne da bi praznili celoten sistem.

Krogelni ventili – ravni ali kotni

Krogelni ventili H.P.W. se na konec razdelilnika privijejo s priključkom s holandcem 1". Imajo vgrajen termometer 0–80 °C, zato temperaturo dvižnega in povratnega voda vidite neposredno pri razdelilniku. Barvni metuljček olajša orientacijo: rdeči spada na dvižni vod, modri na povratni vod.

• Ravni ventil (ROZDZ.ZAW.CZ / ROZDZ.ZAW.N) – cev od vira se nadaljuje v osi razdelilnika; primeren, ko dovod prihaja s strani.
• Kotni ventil (ROZDZ.ZAW.K.CZ / ROZDZ.ZAW.K.N) – zasuka priključek za 90°; praktičen, ko cev prihaja od spodaj (iz tal) ali od zgoraj in v omarici ni prostora za lok.

Navojne spoje brez ploščatega tesnila zatesnite na običajen način – s teflonskim trakom ali s konopljo in tesnilno pasto. Pri spojih s ploščatim tesnilom tesnila ne izpustite in pazite, da je čisto in pravilno nameščeno.

Temperatura vode v dvižnem vodu

Talno ogrevanje deluje z nizko temperaturo vode. Če vir toplote dovaja vodo s temperaturo, primerno za radiatorje (na primer kotel na trda goriva ali starejši radiatorski sistem), ga ne smete priključiti neposredno na razdelilnik talnega ogrevanja. Med vir in razdelilnik spada mešanje (mešalni ventil s črpalko) in varnostni naležni termostat, ki ob preseženi nastavljeni temperaturi izklopi črpalko talnega kroga. Najvišja dovoljena obratovalna temperatura razdelilnika je sicer +80 °C, odločilna pa sta estrih in talna obloga – podrobnosti najdete v razdelku o mešanju in varnostnem termostatu spodaj.

Nizkotemperaturni viri, kot sta toplotna črpalka ali kondenzacijski kotel z ekvitermsko regulacijo, se na talno ogrevanje pogosto priključijo neposredno – temperaturo vode takrat vodi regulacija vira. Tudi tu pa se varnostni termostat splača kot zaščita za primer napačne nastavitve.

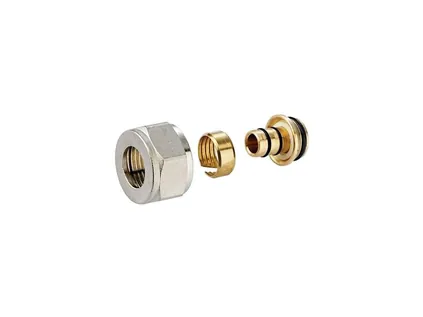

Izhodi krogov na razdelilniku H.P.W. imajo priključek EK (evrokonus). Kompresijski priključek je sestavljen iz matice, objemnega obročka in vstavka z O-tesnilom iz EPDM. Ko matico privijete, se notranji obroček stisne in trdno objame cev. Spoj je razstavljiv – pri demontaži priključek le odvijete in cev izvlečete.

Postopek montaže priključka

1. Cev odrežite pravokotno z rezalnikom za večplastne cevi. Ne uporabljajte žage – pušča ostre robove in deformira prerez.
2. Poravnajte in posnemite rob s kalibratorjem, da je prerez okrogel in rob pri nasajanju ne poškoduje O-tesnila.
3. Na cev nataknite matico in objemni obroček v pravilnem vrstnem redu in smeri – matica z navojem proti izhodu razdelilnika.
4. Preverite čistočo in O-tesnilo – vse mora biti čisto, tesnilni O-obroček pa ne sme biti poškodovan.
5. Cev nasadite na vstavek do konca. Po potrebi O-tesnilo rahlo navlažite – izključno z mazivom na osnovi silikona. Gumijastih delov iz EPDM nikakor ne smete mazati z mineralnimi olji.

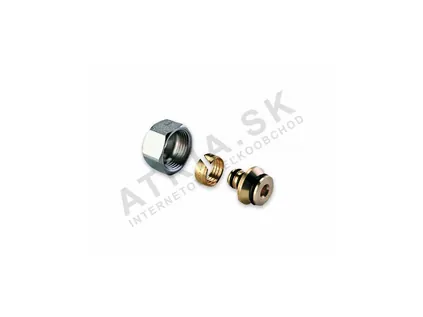

6. Matico privijte z roko na izhod EK in jo nato zategnite s ključem ustrezne velikosti. Zatezni moment za priključek ALPEX 16 × 2 ALU-EK (500684) je 25–35 Nm, za priključek RCS16 30–40 Nm.
7. Označite krog – na cev in na razdelilnik napišite številko kroga in prostor.

Pravila, ki se jih splača upoštevati

• Začetek in konec iste zanke spadata na dvižni in povratni vod pod isto številko kroga. Zamenjava je ena najpogostejših napak – krog se potem ne da pravilno regulirati.
• Dimenzija priključka mora natančno ustrezati cevi – priključek 16 × 2 le za cev 16 × 2 mm.

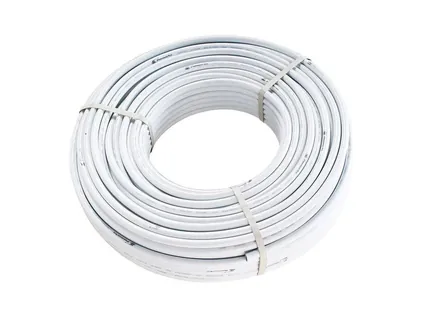

• Cev PEX-AL-PEX po upogibanju ohrani obliko zaradi aluminijaste plasti in se ne vrača nazaj. Loke pod razdelilnikom oblikujte enakomerno, brez prelomov, in cevi ne napenjajte – spoj ne sme biti obremenjen z vlekom.
• Dovode na mestih, ki naj se ne ogrevajo (na primer gosto drug ob drugem na hodniku), je priporočljivo voditi v zaščitni cevi ali z izolacijo, da hodnika ne pregrevajo.

Cev se na izolacijo tal pritrdi s pritrdilnimi sponkami ali s sponkami v sistemsko ploščo z rastrom. Pribor za polaganje najdete na strani Cevi, priključki in sistemska plošča.

Zrak je najpogostejši vzrok, da kateri od krogov talnega ogrevanja ne greje. Cev v tleh je dolga in položena vodoravno, zato zrak iz nje sam ne uide – iz krogov ga je treba iztisniti s tokom vode. Zato se talno ogrevanje ne polni le prek vira toplote, temveč se izpira krog za krogom.

Postopek izpiranja

1. Zaprite krogelne ventile, da voda pri izpiranju ne teče v vir toplote.
2. Na strani dvižnega voda priključite polnilno cev (iz vodovoda ali iz polnilne črpalke), na strani povratnega voda pa odtočno cev v vedro ali odtok – na izpustne ventile razdelilnika ali na polnilne in izpustne ventile v dovodnih ceveh.
3. Z zapornimi ventili zaprite vse kroge razen prvega.
4. Spuščajte vodo, dokler iz odtočne cevi ne teče neprekinjen curek brez mehurčkov. Pri dolgem krogu to traja dlje – prostornina vode v cevi 16 × 2 je 0,113 l na meter, krog s 100 m cevi torej vsebuje približno 11,3 litra vode.
5. Zaprite prvi krog, odprite drugega in postopek ponavljajte, dokler ne izperete vseh krogov.
6. Na koncu odprite vse kroge in krogelne ventile, sistem dopolnite na obratovalni tlak in pustite delovati avtomatski odzračevalni ventil.

Avtomatski odzračevalni ventil na razdelilniku H.P.W. nato sproti odvaja zrak, ki se v prvih dneh in tednih obratovanja pri segrevanju sprošča iz vode. Po nekaj dneh ogrevanja preverite tlak v sistemu in po potrebi dolijte vodo. Če imate komplet z ročnim odzračevalnim ventilom, odzračite ročno – najbolje pri izklopljeni črpalki, ko se zrak nabere v zgornjem delu letve.

Tlačni preizkus je zadnja priložnost, da odkrijete netesnost, preden cev izgine pod estrihom. Izvede se po polnjenju in odzračevanju, vedno pred vlivanjem estriha. Višino preizkusnega tlaka in trajanje preizkusa določi projekt ali montažno podjetje – za razdelilnik H.P.W. pa velja trdna zgornja meja: najvišji preizkusni tlak je 10 bar. Najvišji dovoljeni obratovalni tlak razdelilnika je 6 bar.

Postopek

1. Preverite, ali so vsi priključki zategnjeni, krogi odprti in sistem odzračen.
2. Če so krogelni ventili vgrajeni, vir toplote in druge naprave z nižjim dovoljenim tlakom ločite z zaprtjem krogelnih ventilov, da niso obremenjeni s preizkusnim tlakom.
3. Priključite tlačno črpalko z manometrom in postopoma zvišujte tlak na vrednost, ki jo določa projekt – nikoli nad 10 bar.
4. Med preizkusom vsak spoj preverite na pogled in na otip – priključke na razdelilniku, krogelne ventile in morebitne spojke na dovodih.
5. Opazujte manometer. Majhen padec tlaka na začetku je pri plastičnih ceveh običajen (cev se rahlo raztegne, spreminja se temperatura vode), tlak, ki brez očitnega vzroka dolgo pada, pa je znak netesnosti.
6. Rezultat vpišite v zapisnik: datum, preizkusni tlak, čas preizkusa, tlak na koncu in podpis.

Priporočljivo je, da cevi med vlivanjem estriha ostanejo pod tlakom. Morebitna poškodba cevi pri hoji ali pri delu z estrihom se tako takoj pokaže s padcem tlaka in jo je mogoče popraviti še pred strjevanjem.

Prvo začetno ogrevanje

Estriha po vlivanju ne smete takoj segreti. S prvim ogrevanjem začnite šele po preteku časa, ki ga predpisuje proizvajalec estriha, temperaturo vode pa zvišujte postopoma. Natančen režim začetnega ogrevanja (začetna temperatura, hitrost zviševanja, čas vzdrževanja) določi proizvajalec estriha in talne obloge.

Krogi v hiši imajo različno dolžino in različno potrebo po toploti. Voda si vedno išče pot najmanjšega upora, zato bi brez uravnoteženja kratki krogi dobivali preveč vode, dolgi pa premalo. Posledica so pregreta in hladna mesta, po nepotrebnem visoka temperatura vode in večja poraba energije. Pretokomeri na razdelilniku H.P.W. merijo v območju 0–5 l/min z natančnostjo ±10 %, omogočajo dvojno regulacijo, nastavitev pa je mogoče zakleniti.

Če imate projekt

Projekt talnega ogrevanja za vsak krog navaja zahtevani pretok v l/min (ali v kg/h – 60 kg/h ustreza približno 1 l/min). Te vrednosti preprosto nastavite na pretokomerih. To je najnatančnejši način, saj projektant pozna toplotne izgube vsakega prostora.

Če projekta nimate – izračun iz potrebe po toploti

Potrebni pretok kroga lahko ocenite z enačbo:

Pretok [l/min] = Moč kroga [W] / (69,8 × ΔT [K])

kjer je ΔT razlika temperatur dvižnega in povratnega voda. Pri talnem ogrevanju se običajno načrtuje 5 do 10 K. Primer: krog v dnevni sobi naj odda 900 W pri ΔT = 5 K, pretok bo torej 900 / (69,8 × 5) ≈ 2,6 l/min. Število 69,8 izhaja iz toplotne kapacitete vode – en liter na minuto prenese 69,8 W za vsak kelvin temperaturne razlike.

Če ne poznate niti potrebe po toploti – sorazmerna metoda glede na dolžino

Če so vsi krogi položeni s podobnim razmikom in imajo prostori podobne toplotne izgube na m², lahko uporabite preprosto sorazmerno metodo. Moč kroga je približno sorazmerna površini, ki jo pokriva, in s tem tudi dolžini cevi. Najdaljšemu (najzahtevnejšemu) krogu določite pretok po zgornji enačbi, drugim krogom pa nastavite pretok v razmerju njihove dolžine do najdaljšega kroga. Ponazoritveni primer je v spodnji tabeli.

Na spodnji letvi razdelilnika H.P.W. so vgrajeni termostatski (povratni) ventili – na vsakem krogu po eden. Termostatske glave ali elektrotermični pogoni se namestijo neposredno nanje. Medtem ko pretokomer določa, koliko vode lahko skozi krog največ preteče, termostatski ventil na povratnem vodu krog po potrebi zapira in odpira – in tako uravnava temperaturo v prostoru.

Tri ravni regulacije

• Brez regulacije prostorov – krogi so le uravnoteženi s pretokomeri, temperaturo pa vodi vir toplote (na primer ekvitermsko). Najpreprostejše, a brez možnosti različne temperature v vsakem prostoru.
• Termostatska glava na ventilu – poceni rešitev brez vzdrževanja. Glava zaznava temperaturo pri razdelilniku, ne v prostoru, zato gre bolj za omejitev temperature vode v krogu kot za pravo sobno regulacijo.
• Elektrotermični pogoni in sobni termostati – pogon na ventilu krmili sobni termostat v pripadajočem prostoru. Krog se zapre, ko je v prostoru dosežena želena temperatura, in odpre, ko temperatura pade. To je najudobnejša in najvarčnejša rešitev.

Na kaj misliti pri elektrotermičnih pogonih

• Priključek – preverite, ali glava ali pogon ustreza priključku ventilov na razdelilniku. Če niste prepričani, se pred nakupom obrnite na nas.
• Brez napetosti zaprt ali odprt – pogoni se izdelujejo v obeh izvedbah. Izberite tip, ki ustreza vaši regulaciji.
• Črpalka pri zaprtih krogih – če se vsi krogi zaprejo hkrati, bi črpalka delovala proti zaprtim ventilom. Rešitev je izklapljanje črpalke prek regulacije (ko noben termostat ne zahteva toplote) ali en krog brez pogona, na primer v kopalnici.
• Premišljeno consko krmiljenje – talno ogrevanje se odziva počasi. Pogoste velike spremembe temperature v prostorih so manj ugodne kot stabilna temperatura z zmernim znižanjem.

Talno ogrevanje potrebuje nizko temperaturo vode. Če isti vir toplote oskrbuje tudi radiatorje ali bojler ali če gre za kotel na trda goriva, se voda za talno ogrevanje pripravlja v mešalnem krogu: mešalni ventil topli vodi iz vira primeša hladnejšo vodo iz povratnega voda, ločena obtočna črpalka pa jo potisne v razdelilnik.

Varnostni naležni termostat AVANSA TH 2A

Naležni termostat AVANSA TH 2A (312034) se z vzmetjo pritrdi neposredno na cev ali na razdelilnik. Bimetal v njem ob doseženi nastavljeni temperaturi preklopi kontakt – vezan kot izklopni prekine fazo črpalke talnega kroga, ko je voda v dvižnem vodu prevroča. Temperaturno območje je 20–90 °C, temperaturna diferenca 8–3 °C, napetost 230 V in zaščita IP 20; montira se na cevi do premera 2". Temperaturo izklopa nastavite po projektu in priporočilih proizvajalca estriha in talne obloge – pri običajnih mokrih sistemih se varnostna meja izbere bistveno pod najvišjo dovoljeno obratovalno temperaturo razdelilnika (+80 °C). Električno vezavo prepustite elektroinštalaterju.

Obtočni črpalki AVANSA 25/4/130 in 25/6/130

Za mešalni krog talnega ogrevanja ali za obtok vode v sistemu so primerne tristopenjske obtočne črpalke AVANSA z vgradno dolžino 130 mm in priključnim navojem 6/4". Hitrost se preklaplja s stikalom na priključni omarici.

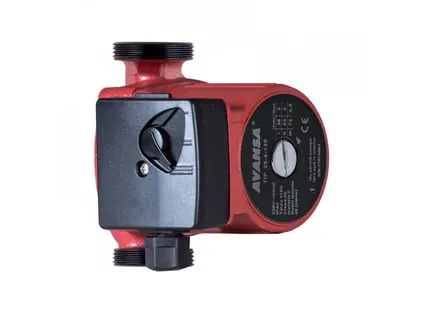

• AVANSA 25/4/130 – tlačna višina 4 m, največji pretok 48 l/min, moč 72/53/38 W. Za manjše sisteme z manj in krajšimi krogi.

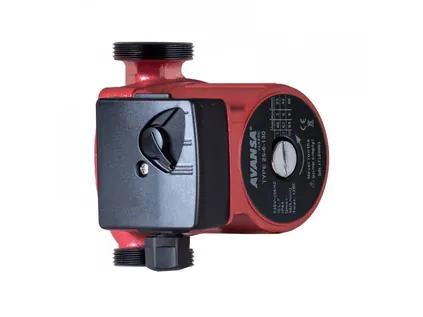

• AVANSA 25/6/130 – tlačna višina 6 m, največji pretok 55 l/min, moč 93/67/46 W. Za večje sisteme in daljše kroge.

Tlačna višina črpalke mora pokriti tlačne izgube kroga – te so odvisne od dolžine cevi, števila krogov in upora armatur. Za običajno enodružinsko hišo praviloma zadostuje črpalka s tlačno višino do 6 m. Pri uravnoteženju nastavite najnižjo hitrost, pri kateri tudi najzahtevnejši krog doseže zahtevani pretok. Več o črpalkah in termostatih AVANSA najdete na avansa.si.

Radiatorji v istem sistemu

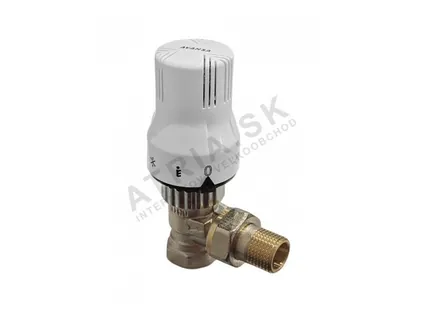

Če razdelilnik H.P.W. napaja radiatorje (razdelilni razvod) ali imate v hiši poleg talnega ogrevanja tudi radiatorje, je za radiatorje s stranskim priključkom primeren termostatski komplet AVANSA TH6 – termostatski ventil DN15 v kotni izvedbi 1/2" s tekočinsko glavo po EN 215. Skala glave ustreza temperaturam od 6 °C (*) prek 20 °C (stopnja 3) do 28 °C (stopnja 5). Za radiatorje s spodnjim priključkom je namenjen regulacijski komplet HPW Set2, ki ga najdete med dodatki.

Po uravnoteženju in prvi ogrevalni sezoni bi moral sistem delovati brez posegov. Kljub temu se splača razdelilniku enkrat na leto, najbolje na začetku ogrevalne sezone, posvetiti nekaj minut.

• Tlak v sistemu – preverite manometer pri viru toplote. Če tlak dlje časa pada, poiščite netesnost; redno dolivanje vode vnaša v sistem kisik in nečistoče.
• Odzračevanje – preverite, ali avtomatski odzračevalni ventil ne kaplja in ali iz krogov ni slišati žuborenja.
• Pretokomeri – primerjajte prikaze z vrednostmi v zapisniku. Bistveno manjši pretok v enem krogu lahko pomeni zrak ali nečistoče.
• Termometri na krogelnih ventilih – razlika temperatur dvižnega in povratnega voda pove, kako sistem oddaja toploto. Zelo majhna razlika pri velikem pretoku kaže na po nepotrebnem prehitro črpalko.
• Elektrotermični pogoni – preverite, ali se krogi ob zahtevi termostata odpirajo in ob njenem koncu zapirajo.
• Spoji – na pogled preverite priključke in krogelne ventile, ali nimajo sledi vlage.

Če morate kateri krog izklopiti (na primer pri menjavi talne obloge), ga zaprite na dvižnem in povratnem vodu – drugi prostori se ogrevajo naprej. Pri posegu v celoten razdelilnik zaprite krogelne ventile; sistema vam ni treba prazniti.

Vse za montažo – krogelne ventile, omarice, cevi in priključke – najdete na strani Dodatki, primerjavo medeninastih in nerjavnih razdelilnikov pa v razdelku Nerjavni razdelilniki. Nazaj na pregled razdelilnikov H.P.W.
